環品橡膠板襯膠廠家：18936855966 田廠長（橡膠防腐襯膠工程師）/ 17834528114

       在核電廠中，襯膠的老化失效模式大致可以分為：施工質量不合格，檢修過程中的機械損傷，局部受力或受熱，搭接處開裂，表面結構復雜，修復部位和橡膠自身老化。

       施工能一定程度上決定襯膠質量的好壞。一方面在施工過程中，由于質量控制不嚴或者采取不正當的施工工藝，出現表面處理不徹底、滾壓不到位等原因，在短時間內會出現襯膠鼓泡、破損等現象；另一方面，在襯膠修復過程中采取的修復工藝不正確，同樣也會造成襯膠的局部失效。

       在檢修過程中，如果沒有加以適當的保護，就會造成機械損傷，尤其是容器內部搭制腳手架，腳手架兩端沒有采取保護措施，很容易造成襯膠局部破損，該類破損部位表現為整齊的切口、劃痕及擠壓裂紋等。在設備服役過程中，由于局部受力，如法蘭密封面，人孔門密封面和水流過快所產生的水壓。這些部位在力的作用下，會產生變形，長期在受到力的作用，會使橡膠襯里產生應力松弛，導致分子鏈斷裂，最終失效。如果壓力過大的話，會直接把橡膠襯里壓裂，導致失效。另外，介質的沖刷作用會 使襯膠存在一定程度的減薄，縮短其使用壽命。在設備的服役過程中，橡膠襯里在與環境的相互作用時，橡膠分子鏈會發生分解或者鉸鏈反應，喪失其原有的性能。橡膠襯里老化的主要模式有：熱氧老化、金屬離子催化老化、臭氧老化、熱降解老化、光氧老化、天候老化、高能輻射老化、介質老化、疲勞老化及應力松弛等。

       為了延長橡膠襯里的使用壽命，必須從以下幾方面入手。制定相應的管理程序，確保在檢修期間免遭損壞。具體措施：在腳手架兩端按上保護套；檢修人員進入襯膠容器內更換軟底鞋；在容器內部應盡量避免焊接，如遇特殊情況，應鋪一層防火布，補焊周圍的熱影響區域的襯膠要切除并重新補修；在回裝法蘭密封面時與機械部門協商討論，避免用力過大，造成襯膠破損。在襯膠施工和修補過程中制定標準的修復程序。隨著橡膠襯里失效情況的增多，電站逐步形成了對不同橡膠襯里的標準修復程序，這方面的標準修復程序有很多，問題是存在與這些程序的執行上。在修補橡膠襯里過程中，要加強監督，嚴格按照程序進行修補工作，防止偷工減料。

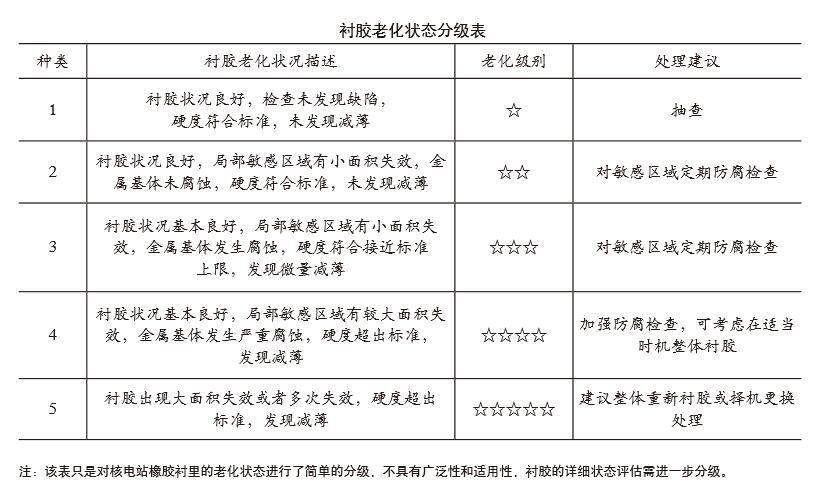

       最后，每個電廠應該建立橡膠襯里老化管理大綱，對橡膠襯里關鍵敏感部位進行定期的檢查和維修，加強管理，這也是襯膠防腐的重中之重。

      襯膠防腐施工認準專業廠家，南京圣輝（環品）橡塑有限公司http://zxsyjx.com擁有專業的橡膠防腐施工隊伍，排煙脫硫領域有著10多年的豐富經驗和成功業績，先后承接了惠州大亞灣電力服務有限公司，安徽淮南平圩發電有限責任公司，魯北集團鈦業有限公司，甘肅藍科石化高新裝備股份有限公司等300多個橡膠防腐項目。圣輝一直以“產品質量過關、售價合理、貨期準、服務周到” 而受到用戶的一致好評和贏得的市場, 熱誠歡迎各界客商蒞臨指導，洽談業務。

本廠多年承接各種設備防腐襯里工程,深受客戶信賴，歡迎電話咨詢：18936855966 田廠長(橡膠防腐襯膠工程師) / 17834528114
