自然硫化膠料配方設計

防腐膠料必須具備耐化學腐蝕性 , 耐熱性及一定的耐磨性 , 優良的粘合性能及膠片 的加工性能 , 因此 , 所有配合劑應具有耐滲 透性和最佳的耐化學腐蝕性 , 炭黑作為補強 劑是理想的 , 填充劑可用陶土、 滑石粉及硫 酸鋇等惰性材料。為了使其與鋼板粘合好 ,增粘劑是必不可少的。膠料自然硫化的關鍵是 選用合適的超促進劑 , 由于國產超促進劑的 品種太少 , 現有工業生產的品種很難供膠料自然硫化 ,進口合適的超促進劑又不現實 ,只有設法合成適用的超促進劑較為實際。

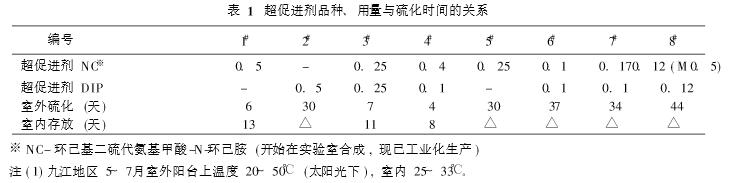

　從表 1的數據可看出 ,超促進劑的品種 , 用量對膠料的自然硫化時間及貯存期有極密 切的關系 , 因此 , 可根據季節氣溫、 現場距 離及用戶要求 ,選用超促進劑的品種及用量。

膠粘劑的研制

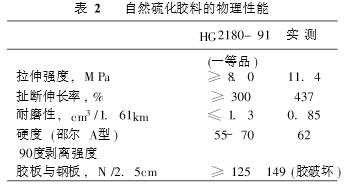

化工設備防腐襯膠 , 必須解決膠板與鋼 板的粘合問題 , 天然橡膠是非極性材料 , 采 用純氯丁膠粘劑不可能使天然膠與鋼板粘合牢固 ,如果配合適量的非極性材料作膠粘劑 , 可大大提高其粘合力 , 90° 剝離力可達到 149N /2. 5cm, 而且是橡膠本身破壞。英國標 準 BS6374 ( 1985) 要求膠板與鋼板的 90° 剝 離力不小于 90N /2. 5cm, 要求膠板本身破壞 , 而不是粘合面的分離。

聯系方式：18936855966  13400062793
